Фонарик работающий на воде

Если вы подумали, что это какой-то розыгрыш или шутка, то вы ошиблись. Этот карманный фонарик действительно работает только на воде и ни на чем кроме. Повторить его и сделать себе такой же сможет каждый из вас, тем более, что дефицитные элементы в нем отсутствуют.

Фонарик работающий на воде



Как это работает?

Теперь поподробнее. Фонарик состоит из отсека куда заливается вода и повышающего преобразователя на одном транзисторе, питающего сверхяркие светодиоды.
В отсеке для воды расположены два электрода из разных металлов. И когда внутрь попадает вода, между ними появляется разность потенциалов, в результате чего течет электрический ток. Такой своеобразный гальванический элемент. Так как этот элемент один, его напряжения не хватит для того чтобы заставить светодиоды светиться. Для этого он подключен к повышающему преобразователю, который повышает напряжение до нужного. В результате фонарик светит довольно ярко и довольно продолжительный период.

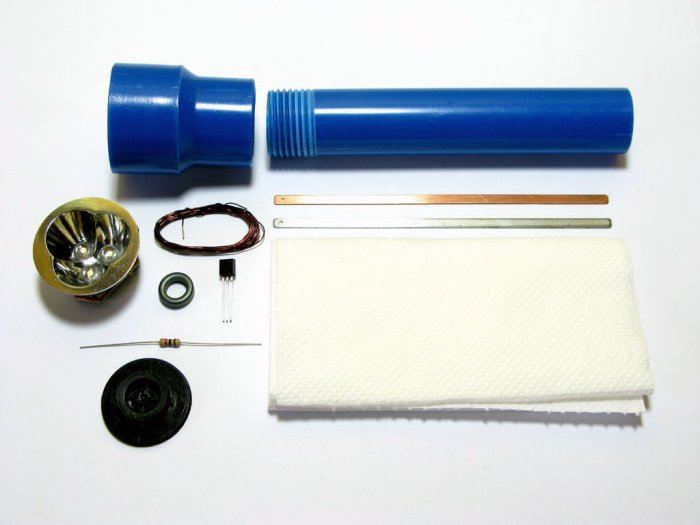

Понадобится



  • Корпус из труб пвх: переходник и кусок трубы, между ними нужно нарезать резьбы, чтобы имелось прочное разборное соединение.
  • Отражатель с платой и тремя светодиодами был взят из сломанного карманного фонаря на батарейках.
  • Для преобразователя: биполярный транзистор любой марки, резистор 1 кОм, ферритовое кольцо 2 см в диаметре, медная проволока 0,5 метра в длину и 0,25 мм в толщину.
  • Для гальванического элемента: медная и цинковая пластинки. Вместо цинковой можно взять оцинкованное железо.
  • Бумажная салфетка.



Фонарик работающий на воде



Изготовление фонарика работающего на воде

Первым делом изготовим сам элемент питания. Берем медную пластину и вокруг нее делаем пару оборотов бумажной салфеткой.

Фонарик работающий на воде

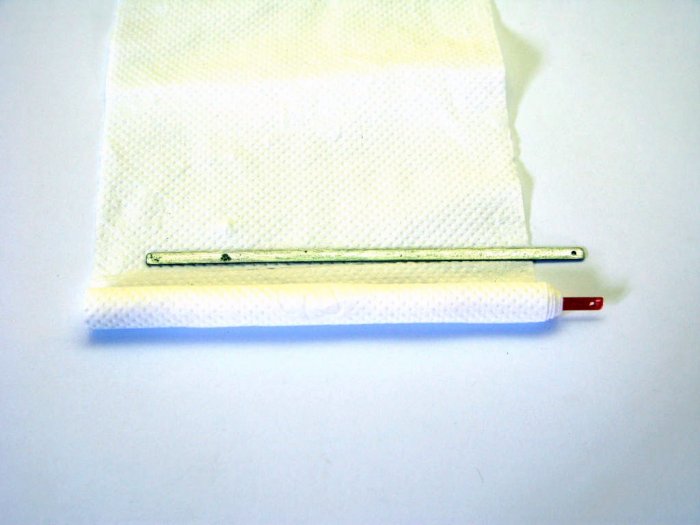

Прикладываем к этому свертку цинковую пластину и делаем ещё 3 оборота салфеткой.

Фонарик работающий на воде

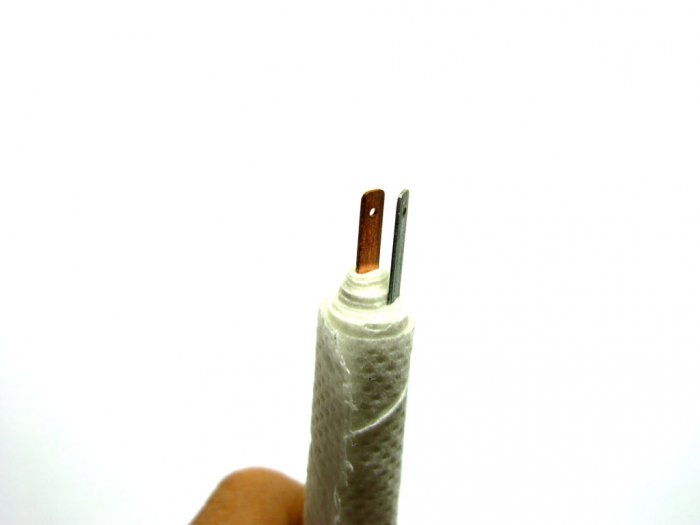

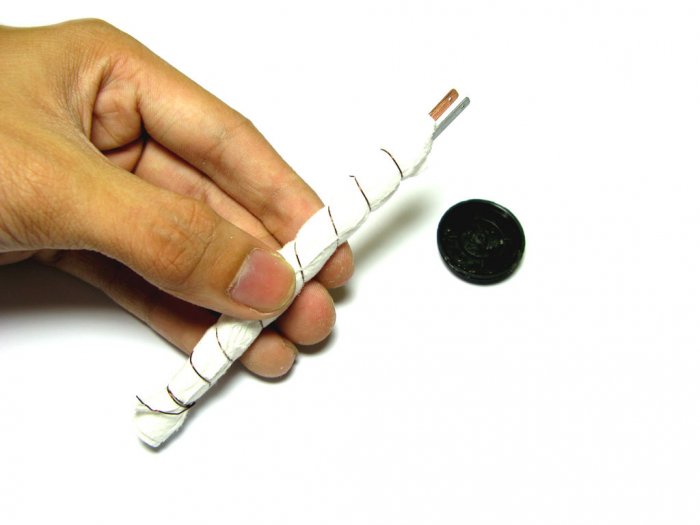

Чтобы все не размоталось зафиксируем медной проволокой. Салфетка не даст пластинам замкнуться и отлично будет проводить жидкость через себя.

Фонарик работающий на воде

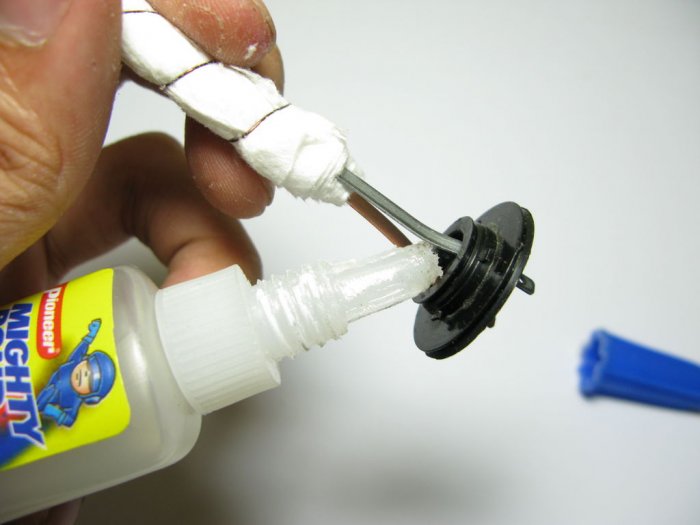

В переходную крышку, которая будет разделять отсек преобразователя от отсека с водой, вклеиваем герметично выводы элемента супер клеем.

Фонарик работающий на воде

Далее переходим к изготовлению преобразователя. Вот схема. Это самый простой преобразователь с самовозбуждением.

Фонарик работающий на воде

Проводная сборка.

Фонарик работающий на воде

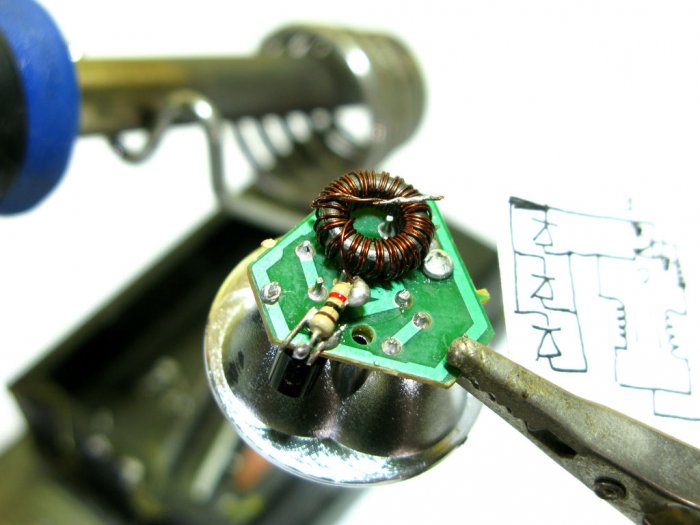

Напаиваем все на плату со светодиодами. Как сделать подобный преобразователь, можно почитать тут — https://sdelaysam-svoimirukami.ru/357-vyzhimaem_poslednie_soki_iz_batarejki.html или тут — https://sdelaysam-svoimirukami.ru/3730-pitanie-svetodioda-ot-batareyki-15-volta.html.

Фонарик работающий на воде

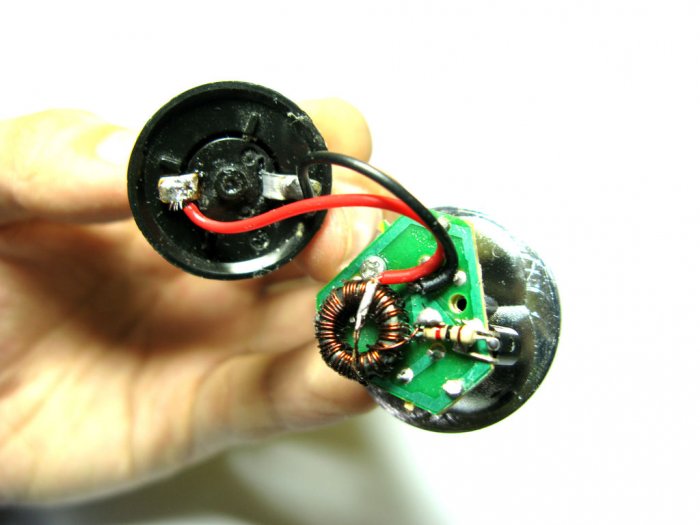

Теперь собираем все воедино. Припаиваем вход преобразователя к выходу элемента.

Фонарик работающий на воде

Помещаем все в корпус. Разделительную пластину приклеиваем супер клеем.

Фонарик работающий на воде

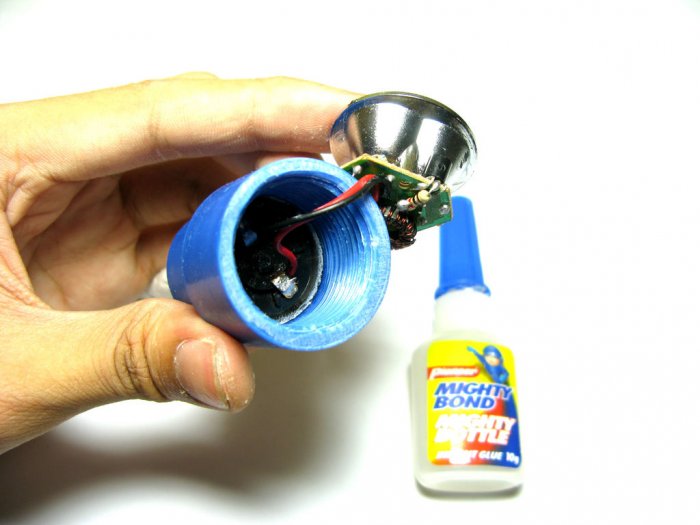

Вставляем преобразователь с платой и отражателем внутрь. Так же все сажаем на клей.

Фонарик работающий на воде

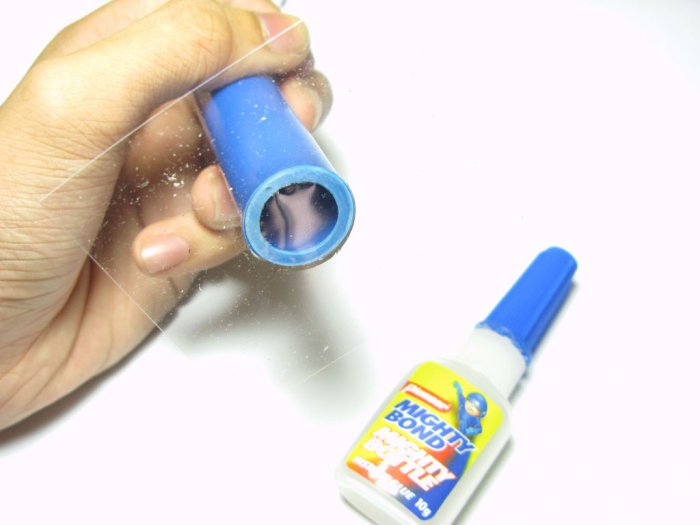

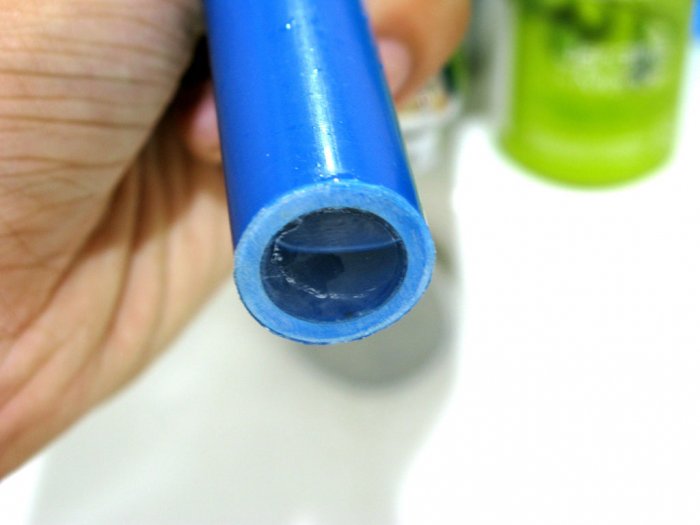

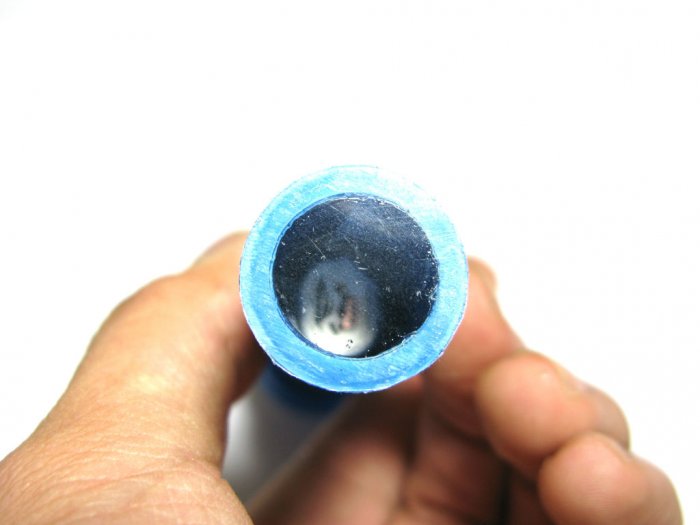

В конце трубки делаем прозрачную заглушку из оргстекла. Клеим и обрезаем.

Фонарик работающий на воде

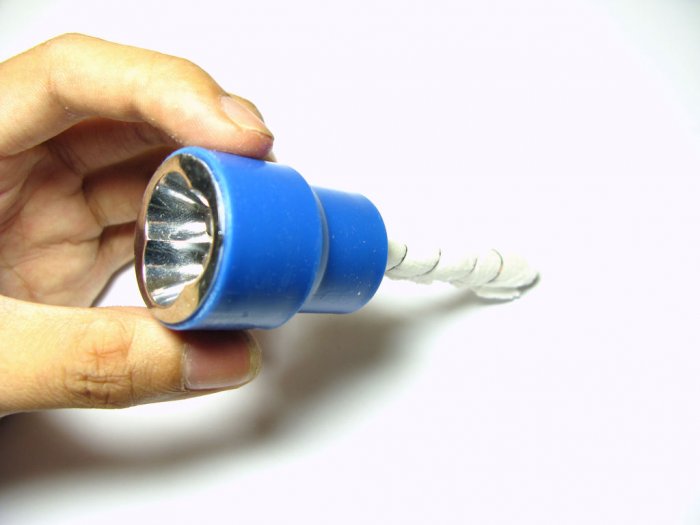

Теперь можно наблюдать все визуально.

Фонарик работающий на воде



Проверка работы

Наливаем из под крана обычную воду в отсек.

Фонарик работающий на воде



Фонарик работающий на воде

Помещаем электроды.

Фонарик работающий на воде

Завинчиваем и немного подождем, пока вода пропитает салфетку и между электродами начнется химическая реакция.

Фонарик работающий на воде

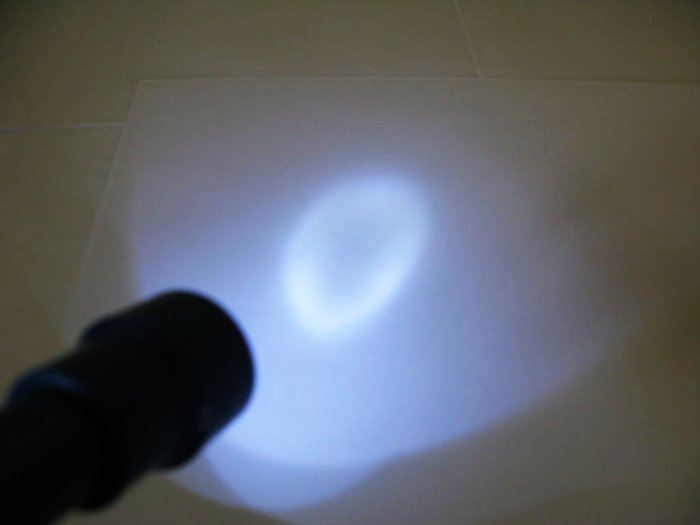

Фонарик светит просто отлично и очень ярко!

Фонарик работающий на воде

На обычной водопроводной воде он непрерывно работает пол часа, а если залить воду, подсоленную обычной морской солью, выдерживаем стабильное горение до двух часов!

8 thoughts on “Фонарик работающий на воде”

  1. Что-то мне подсказывает, что через полчаса (или через два часа для солёной воды) менять надо будет не воду, а электроды.

    Они-то и являются «топливом», а вода — только конструктивный элемент.

    Так ведь?

  2. Почему на схеме алкалиновая батарейка? Это типа как в сказке — каша из топора? С крупой, маслом и солью? А это вообще убило- «медная проволока 0,5 метра в длину и 0,25 мм в толщину»…….
